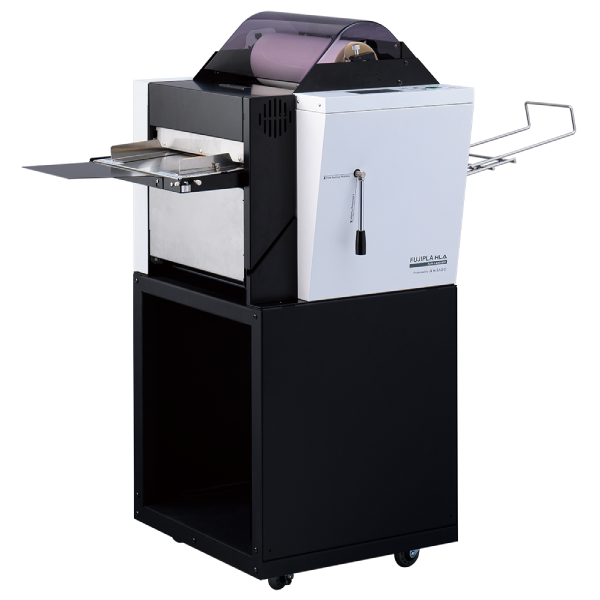

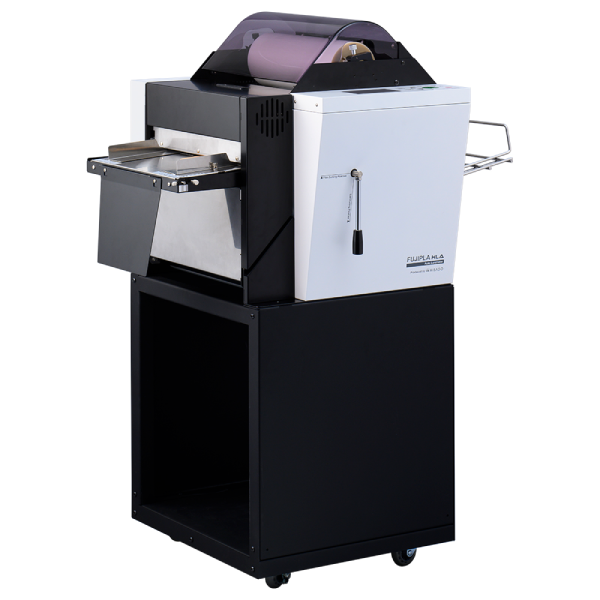

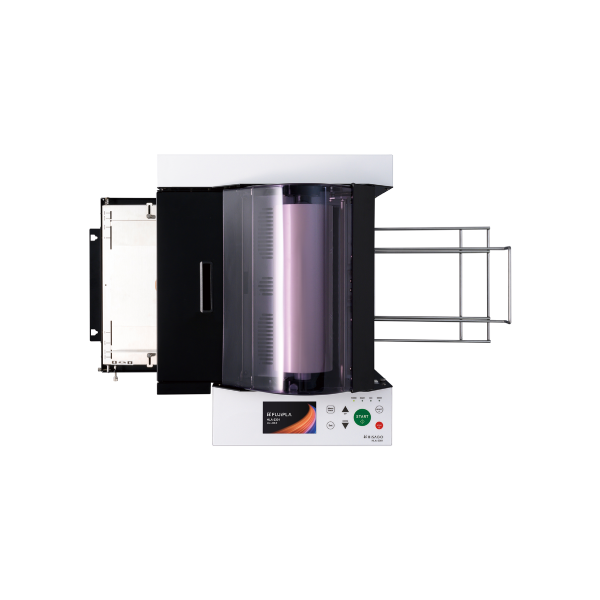

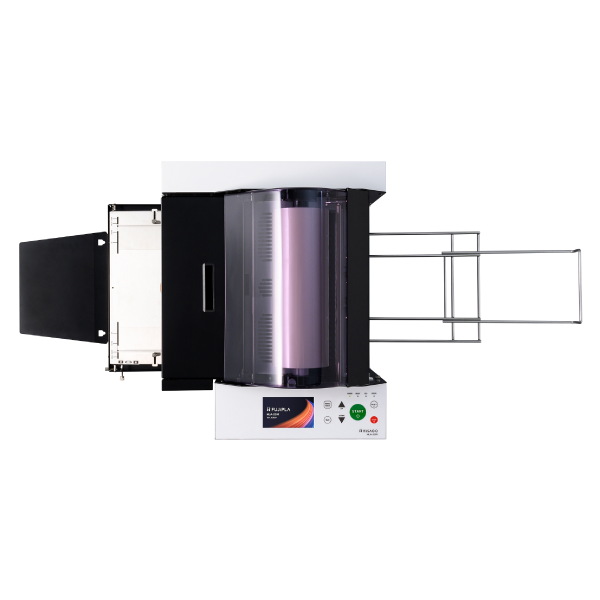

HLA-2301
コピー機感覚で使えるフルオートパウチ加工ラミネーター
使いやすさと、作業の効率UP
ラミネート加工の自動化を実現
フィルムに用紙を挟む手間なし！
自動給紙、用紙の四辺自動カットがボタン一つで完了。
コピー機感覚でスムーズにラミネートできます。
均一でキレイな仕上がり
用紙の四辺を自動でカットするので、フィルムの余白・用紙の位置が均一に仕上がります。
仕上がり精度が高いので、折りや抜き加工などの工程へスムーズに進めることができます。
重ねての断裁作業や治具に合わせた加工が可能です。

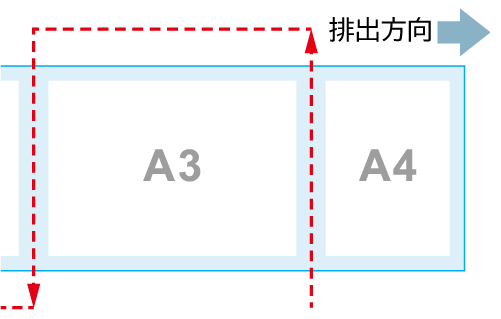

用紙サイズを自動で感知
A5サイズからSRA3・菊四サイズまで、給紙方向の用紙の長さ（148～500mm）を自動で感知してカットします。

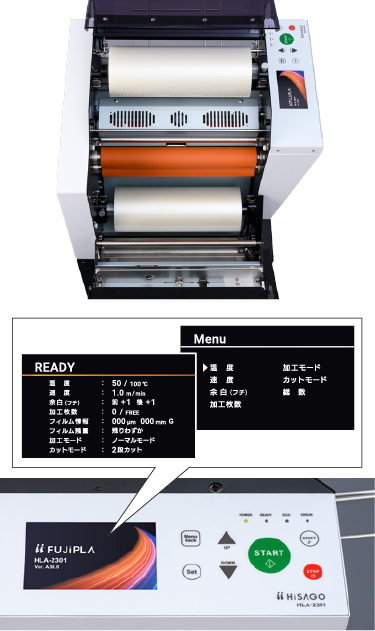

初めての人にも安心設計

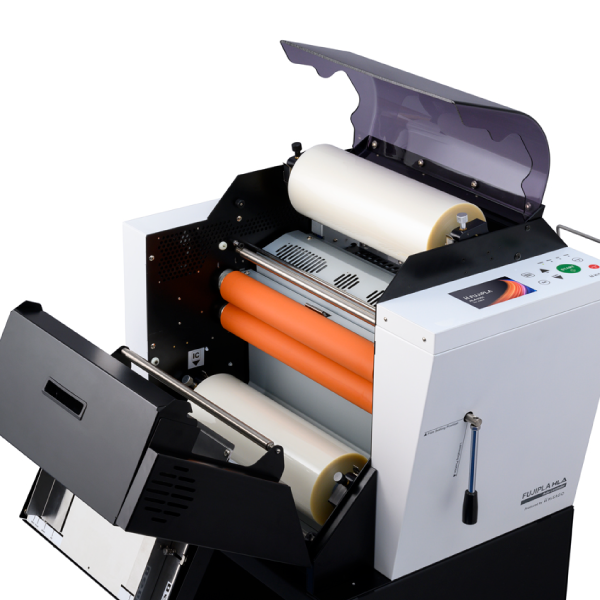

- 専用フィルムで、フィルムセットも交換も簡単。
- 用紙サイズに合わせたフィルム交換が不要。
（A判もB判も同じフィルムで加工できます） - 大きな操作画面で追加機能の設定も簡単に操作可能。
- ICチップ付き専用フィルムで、加工に最適な設定を自動でセット。
仕上がり精度と加工効率

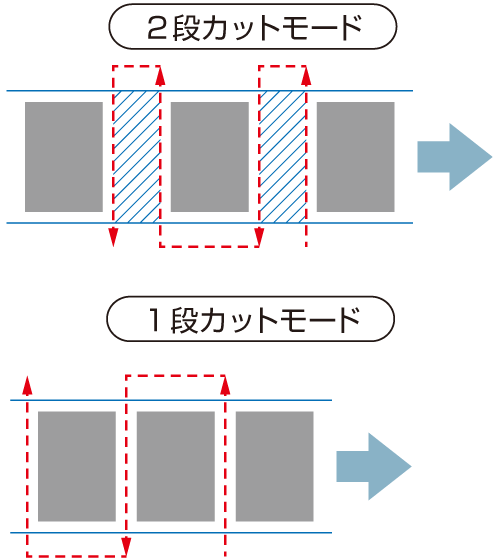

精度と加工スピードを選べるカットモード搭載
- 2段カットモード：
仕上がりサイズを安定させたいとき用紙と用紙の隙間を、交互に2段でカットします。
フィルムのロスは多くなりますが、仕上がりサイズの精度は上がります。 - 1段カットモード：
フィルムロスを軽減させたいとき用紙と用紙の隙間を、片側からだけの1段でカットします。
仕上がりサイズの精度は若干落ちますが、加工時間の短縮とフィルムのロスを軽減します。
アイデアと付加価値の創造

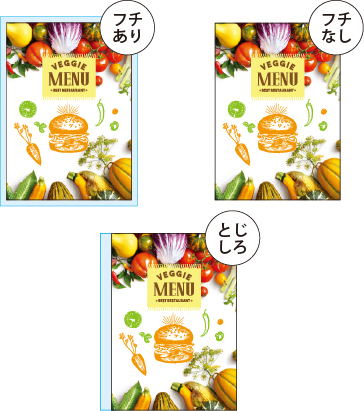

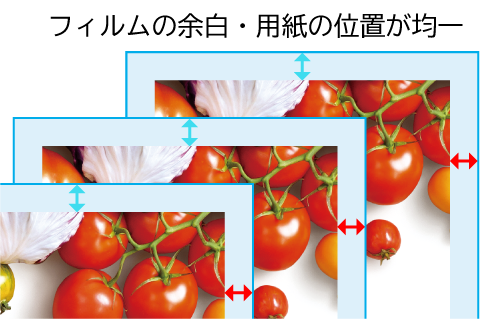

フィルムの余白（フチ）を変更
印刷物の四辺の余白（フチ）を設定可能
ラミネート加工の際に必ずできるフィルムの余白（フチ）をなくしたり、余白（フチ）を広げて、とじしろにしたりすることもできます。
複数枚の原稿をつなげて加工
設定した枚数をつなげて、長尺仕上げができます。

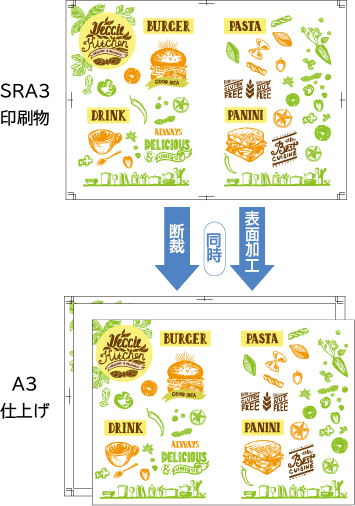

余白（フチ）設定で、変形サイズやジャストサイズの仕上げも可能
余白（フチ）の設定を活用して、表面加工と断裁を同時に完了。
長尺用紙にも対応
幅182～330mmの長尺用紙のラミネートも可能です。
フィルムの余白（フチ）をつける場合、用紙の最大幅は297mmになります。
安心の品質と広がる可能性

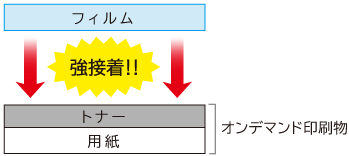

専用フィルムだから実現できる接着強度
接着が難しいオンデマンド印刷物にも、折ってもはがれにくい接着強度を実現。

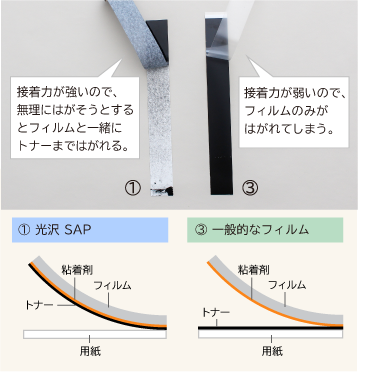

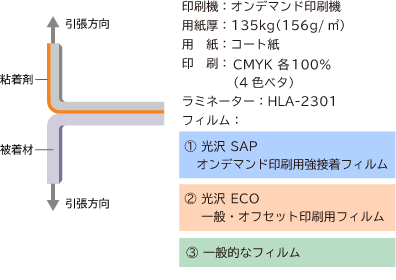

T型剥離強度試験
●試験内容
ラミネートしたオンデマンド印刷物をT字方向に引っ張り、フィルムがはがれるまでどれくらいの力に耐えられるかを試験しました。
数値（単位：N）の値が大きいほど接着力が強いことを示します。

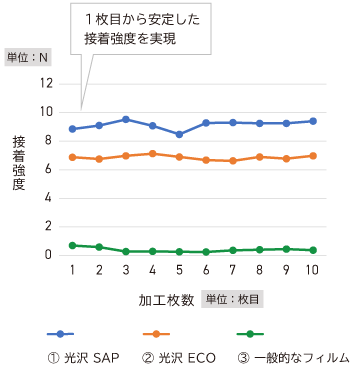

●試験結果
※すべての印刷物に適応することを保証するものではありません。
専用フィルムで、さらなる付加価値を
38µmから125µm※まで、専用フィルムをご用意。折り加工したいメニュー表や、自立させたいPOP など、用途に合わせて厚さを選べます。
マットタイプやステッカー機能の付いたフィルムなど、順次発売予定。
※125µmは別注品扱いとなります。
ステッカー機能の付いたフィルムは、窓の内側と外側にそれぞれ違う内容を掲示できます。
加工物をサラサラに。
静電防止機能の付いた専用フィルム
フィルムに静電防止加工を施すことで、フィルム同士のくっつきを軽減。
加工中も加工後もゴミやホコリを寄せ付けません。
ラミネート後も静電防止機能が続きます！
サラサラと整えやすい！
専用フィルム
SAP：オンデマンド印刷用強接着フィルム / 静電防止機能付
ECO：一般・オフセット印刷用フィルム / 静電防止機能付
【 HLA-Roll Film 】
| 厚さ （µm） |
品番 | 品名 | 幅 （mm） |
巻 （m） |
入数 （本） |
加工可能枚数 |
|---|---|---|---|---|---|---|
| 38 | HAR382340 | 光沢 SAP 38µm 230mm幅 400m巻 | 230 | 400 | 2 | 約2,597枚 |
| 75 | HAR752320 | 光沢 SAP 75µm 230mm幅 200m巻 | 200 | 約1,298枚 | ||
| 38 | HAR383240 | 光沢 SAP 38µm 320mm幅 400m巻 | 320 | 400 | 2 | 約1,851枚 |
| 75 | HAR753220 | 光沢 SAP 75µm 320mm幅 200m巻 | 200 | 約925枚 | ||
| 100 | HAR103215 | 光沢 SAP 100µm 320mm幅 150m巻 | 150 | 約694枚 | ||
| 75 | HAR753220E | 光沢 ECO 75µm 320mm幅 200m巻 | 320 | 200 | 2 | 約925枚 |
| 100 | HAR103215E | 光沢 ECO 100µm 320mm幅 150m巻 | 150 | 約694枚 |
加工可能枚 ：フィルム上下2本あたり、320mm幅はA4（216mm（210＋6mm））、230mm幅はA5（154mm（148＋6mm））、1段カットモードで算出
【 HLA-Roll Filmステッカー 】
ステッカーフィルムは、上：光沢SAP38µmと下：ステッカーロールの組み合わせです。
| 厚さ （µm） |
品番 | 品名 | 幅 （mm） |
巻 （m） |
入数 （本） |
加工可能枚数 |
|---|---|---|---|---|---|---|
| 38 | HART3810A | 光沢 SAP 38µm 320mm幅 100m巻（強粘着） | 320 | 100 | 2 | 約462枚 |
| HART3810R | 光沢 SAP 38µm 320mm幅 100m巻（再剥離） |
加工可能枚 ：フィルム上下2本あたり、320mm幅はA4（216mm（210＋6mm））、1段カットモードで算出
- 加工速度
- 0.5～2.1m/分 ＊1
- ウォームアップタイム
- ～6分30秒 ＊2
- 温度設定範囲
- 80～130℃
- 用紙最大積載数
- 200枚（64g/m2コピー用紙の場合）
- 最大ラミネート厚
- 0.5mm（フィルム厚含む）
- 対応フィルム
- HLA専用フィルム（38µm・75µm・100µm・125µm） ＊3
- 対応用紙厚
- 0.07～0.25mm（70～250µm）・64～209g/m2
- 対応用紙
- 上質紙（コピー用紙）・コート紙・マット紙・アート紙
※一部対応できないものがあります。
- 対応定型用紙サイズ
- A5・A4・A3・B5・B4・SRA4・SRA3・菊四サイズ
- 最大対応用紙サイズ
- 330(W)×500(L)mm ＊4
- 最小対応用紙サイズ
- 182(W)×148(L)mm
- マージン
- カット位置調整（前：-30～+25mm / 後：-25～+30mm）＊5 ＊6
- トリミング
- スリッター位置調整（内側5mm / 外側5mm）＊5
- 電源電圧
- AC100～240V（50/60Hz）
- 消費電力
- 1200W
- 本体サイズ
- 912(W)×590(D)×1149(H)mm（標準組立時）
最大 1327(W)×590(D)×1149(H)mm（拡張トレイ含む） - 本体重量
- 77kg（組立時）（本体：52kg、スタンド：25kg）
- 付属品
- 給紙トレイ
- 給紙トレイ固定ネジ
- 拡張トレイ
- 排出トレイ
- 電源ケーブル（アース付3P）
- ゴミ箱
- ガイドローラー
- 取扱説明書
- 保証書
- フィルムセットペーパー
- スタンド一式
- 仕上げ角処理はスクエア（直角）になります。
- ＊1 加工速度は用紙やフィルムの種類により異なります。1段カットモード・連続モードの加工速度は、1m/分（固定）です。
- ＊2 ウォームアップタイムは設置環境温度や設定温度により異なります。
- ＊3 125µmは別注品扱いとなります。
- ＊4 「ロングモード」を除く。
- ＊5 マージン・トリミングの誤差範囲は±0.5mmです。（1段カットモードの場合は誤差範囲は±0.5mmよりも大きくなります）
- ＊6 1段カットモード選択時は、余白（フチ）は前後とも0以下の数値を設定できません。
